Tel:+86 15051225801
Email:[email protected]
Szybki szczegół:
1. Różne nazwy produktów:
tpo membrane dachowe wodoodporne
membrana wodoodporna tpo wzmacniana poliestrem
membrana wodoodporna tpo wzmacniana
2. Główne zastosowania:
Membrany wodoodporne TPO są powszechnie używane w dachach zielonych, podziemnych fortyfikacjach, zapory wodnej, wysypiskach, metrach, tunelach, mostach, lotniskach, magazynach zboża i dużych obiektach publicznych.
- Czy jest jakiś problem?
Proszę o kontakt z nami, abyśmy mogli służyć!
Miejsce pochodzenia: | Nantong, Jiangsu, Chiny |
Nazwa marki: | Yuru |
Numer modelu: | YR-TPO |
Certyfikacja: | CE |
Minimalna ilość zamówienia: | 100 metrów kwadratowych |
Cena: | / |
Szczegóły opakowania: | Zwrot |
dostosowalne | |
Czas dostawy: | 7-15Dni |
Warunki płatności: | T/T, L/C, paypal, western union |
Zdolność dostaw: | 30 000 rol w miesiącu |
Opis:
Pełna nazwa membrany TPO to termoplastyczny poliolefenu. Trafiła na rynek USA w latach 80. Wczesnych latach 90. XX wieku materiały TPO zostały wykorzystane w projektach wodoodporności dachowych za pomocą metody mechanicznego przykręcania. Materiał jest specjalnie sformułowany bez dodawania plastycyzatorów i nie zawiera chloru. W porównaniu z różnymi termoplastycznymi materiałami wodoodpornymi, charakteryzuje się unikalną giętkością przy niskich temperaturach, odpornością na starzenie, stabilnymi właściwościami fizycznymi oraz ochroną środowiska, łatwym spawaniem i tworzy całość wodociągową. Dlatego membrana wodoodporna TPO stała się popularna na rynku materiałów wodoodpornych w rozwiniętych krajach przemysłowych, takich jak Stany Zjednoczone i Europa, szybko się rozwijając.

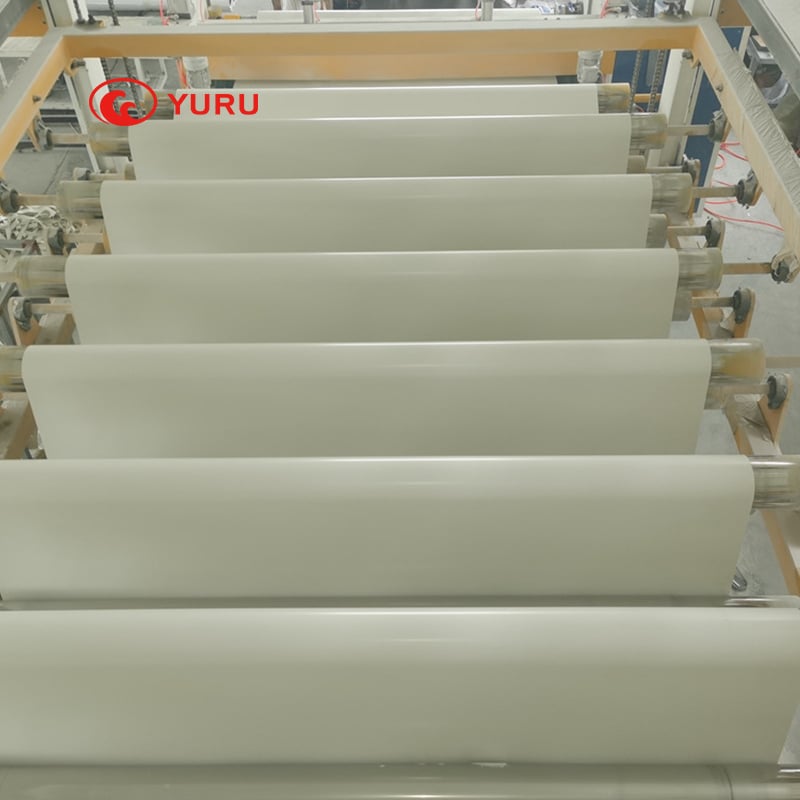

Membrana wodoodporna TPO to materiał z termoplastycznego poliolefinu (TPO), który wykorzystuje zaawansowaną technologię polimeryzacji do połączenia guma etylen-propylenowego (EP) z polipropYLENem jako materiałem podstawowym, a także używa siatki z włókien polcoolowych jako materiału wzmacniającego konstrukcję. Składa się z rolkowych materiałów wodoodpornych w kształcie arkusza, produkowanych przy użyciu zaawansowanej technologii przetwarzania. Ten materiał łączy długoterminową odporność na warunki atmosferyczne i trwałość gumy etylen-propylenowej (EP) z spawalnością polipropylenu. Warstwa tkaniny z włókien polcoolowych jest osadzona między dwiema warstwami materiału TPO, aby poprawić jego właściwości fizyczne oraz zwiększyć wytrzymałość na łamanie, odporność na zmęczenie i odporność na przebicie. Górna warstwa TPO na powierzchni wzmacniającej ma wysoko odbijającą, głównie białą, jasną i gładką powierzchnię. Ponieważ nie zawiera chloru, jest korzystna dla ochrony środowiska i bezpieczeństwa budowlanego.
Kategorie produktów:
Zgodnie z składem produktu, dzieli się na: jednorodną membranę wodoszczelną z termoplasticznego poliolefinu (H), membranę wodoszczelną z termoplasticznego poliolefenu z podkładem z włókien (L) oraz membranę wodoszczelną z termoplasticznego poliolefenu wzmacnianą tkaniną (P).
Funkcje:
·Membrana TPO wykorzystuje zaawansowaną technologię polimeryzacji do połączenia kauczuku etylen-propylenowego z polipropylenenem, łącząc doskonałą odporność na warunki atmosferyczne i trwałość kauczuka etylen-propylenowego z spawalnością polipropylenenu.
·Specjalna technologia formułowania nie wymaga dodawania żadnych plastycyzatorów, które mogą łatwo sprawiać, że materiał staje się kruchy. Posiada wysoką elastyczność i nie powoduje zjawiska, jakim jest krucheść materiałów poliolefenu spowodowana migracją plastycyzatorów. Zapewnia długoterminową funkcję wodoszczelną.
·W środku znajduje się warstwa tkaniny z włókien poliestrowych, która nadaje rolce wysokie właściwości wytrzymałości na rozciąganie, odporność na zmęczenie i przebijalność, a jest stosowana w systemach dachowych mechanicznie mocowanych.
·Wybitna odporność na wysokie i niskie temperatury, zachowując elastyczność przy -40°C i wytrzymałość mechaniczną przy wyższych temperaturach.
·Odporność chemiczna, oporność na kwas, alkaloidy, sól, tłuszcze zwierzęce, roślinne, oleje smarowe, odporność na rozwój glonów, grzybów i innych mikroorganizmów.
·Odporność na starzenie termiczne i dobra stabilność wymiarowa. Jasny kolor, przede wszystkim biały, z gładką powierzchnią, wysokim współczynnikiem odbijania światła, efektem oszczędzania energii i odpornością na zanieczyszczenia.
·Składniki nie zawierają polimerów chlorowanych ani chloru. Podczas spawania i użytkowania nie ma reakcji chlorowej, a substancja jest bezszkodliwa dla środowiska i zdrowia człowieka.
·Nadpisy są spawane termicznie, tworząc warstwę szczelną o wysokiej wytrzymałości.
Zastosowania:
Membrana wodoodporna TPO jest odpowiednia do warstw wodoodpornych dachów budynków, zarówno eksploatowanych jak i nieeksploatowanych, oraz do wodoodparcia podziemnych konstrukcji łatwo deformowalnych budynków.
1. Wodoodparcze dachowe: membrana wodoodporna TPO może być szeroko stosowana do ochrony wodoodpornych różnych struktur dachowych, w tym dachów płaskich, nachylonych, specjalnych kształtów itp. Dostępne są taśmy rolkowe (szerokości 1,2 metra) lub formowalne (szerokości 2,1 metra) w dwóch wariantach do wyboru.
2. Wodoodparcze piwnic: membrana wodoodporna TPO może doskonale zaspokoić potrzeby projektów wodoodparcia piwnic, w tym wodoodparcia podłoża, ścian zewnętrznych, ścian wewnętrznych, podłóg itp. Skutecznie zapobiega wilgotności, pleśni i przeciekom.
3. Wodoszczelność stawów: Membrana wodoszczelna TPO ma doskonałą odporność na korozyję i substancje chemiczne, co umożliwia zapobieganie wyciekom, penetracji i wyciekom różnych rodzajów stawów, basenów i innych ciał wodnych, gwarantując jakość i czas użytkowania tego środowiska.
4. Wodoszczelność tuneli: Membrana wodoszczelna TPO może wytrzymać wysokie ciśnienia wiatru, wody i gruntu, a także spełniać wiele funkcji, takich jak wodoszczelnia tuneli, izolacja dźwiękowa, termiczna oraz zapobieganie pożarom, oferując ochronę podczas budowy i użytkowania tuneli.
Specyfikacje:
- Nie, nie. | Projekty pilotażowe | Indeks | |||
H | L | P | |||
1 | Grubość warstwy rezyny na tkaninie środkowej, mm≥ | -- | 0.40 | ||
2 | Maksymalne siły rozciągające, N/cm≥ | -- | 200 | 250 | |
Wytrzymałość na rozciąganie, Mpa≥ | 12 | -- | -- | ||
3 | Długościowe wydłużenie przy maksymalnej sile rozciągającej, %≥ | -- | -- | 15 | |
Długościowe wydłużenie przy zrywaniu, %≥ | 500 | 250 | -- | ||
4 | Współczynnik zmiany wymiarowej po obróbce cieplnej, %≤ | 2.0 | 1.0 | 0.5 | |
5 | Giębkość przy niskich temperaturach | -40℃Brak pęknięć | |||
6 | Niegdyń | 0.3Mpa, wodoodporna przez 2 godziny | |||
7 | Odporność na uderzenia | 0.5kg·m, brak wycieku wody | |||
8 | Odporność na statyczne obciążeniaª | -- | 20kg wodoodporność | ||
9 | Moc odrywania szwu, N/mm≥ | 4.0 lub uszkodzenie błony | 3.0 | ||
10 | Moc rozdarć prostokątnych, N/mm≥ | 60 | -- | -- | |
11 | Moc rozdarć trapezowych, N≥ | -- | 300 | 450 | |
12 | Wchłanianie wody (70℃, 168h), % | Po zanurzeniu≤ | 4.0 | ||
Po wyschnięciu ≥ | -0.40 | ||||
13 | Starzenie termiczne (115℃) | Czas | 672h | ||
Zewnętrzne | Brak pęcherzyków, szczelin, odwarstwienia, przylepiania się lub otworów | ||||
Stopień utrzymania wytrzymałości na rozciąganie (maksymalna siła rozciągająca), % ≥ | 90 | ||||
Stopień utrzymania dłuższenia, % ≥ | 90 | ||||
Giębkość przy niskich temperaturach | -40℃Brak pęknięć | ||||
14 | Odporność chemiczna | Zewnętrzne | Brak pęcherzyków, szczelin, odwarstwienia, przylepiania się lub otworów | ||
Stopień utrzymania wytrzymałości na rozciąganie (maksymalna siła rozciągająca), % ≥ | 90 | ||||
Stopień utrzymania dłuższenia, % ≥ | 90 | ||||
Giębkość przy niskich temperaturach | -40℃Brak pęknięć | ||||
15 | Przyspieszone starzenie w warunkach klimatycznych | Czas | 1500h | ||
Zewnętrzne | Brak pęcherzyków, szczelin, odwarstwienia, przylepiania się lub otworów | ||||
Stopień utrzymania wytrzymałości na rozciąganie (maksymalna siła rozciągająca), % ≥ | 90 | ||||
Stopień utrzymania dłuższenia, % ≥ | 90 | ||||
Giębkość przy niskich temperaturach | -40℃Brak pęknięć |
Przewaga konkurencyjna:
※Zielony i przyjazny środowisku, niewyroczny, bezpieczny i niezanieczyszczający;
※Posiada długoterminową plastyczność i może być recyklowany;
※Wysoka wytrzymałość mechaniczna, wybitne właściwości fizyczne, stabilność wymiarowa i barwy;
※Duże wydłużenie i silna zdolność do deformacji;
※Długoterminowa odporność na warunki atmosferyczne, opór wobec ultrafioletu, ciepła i zaniku jest bardzo wysoka;
※Większa odporność na niskie temperatury, brak pęknięć przy -40 stopniach Celsjusza;
※Samogasnący po usunięciu z ognia;
※Efektywnie odpiera erozję przez szkodliwe chemikalia i przemysłowe zanieczyszczenia, a także jest odporny na zużycie i przebicie;
※Wysoka odbijalność, odporność na promieniowanie UV, zgodność ze standardami oszczędzania energii i chłodnych dachów;
※Naszwy są integrowane za pomocą spawania gorącym powietrzem, co jest mocne, niezawodne i zapewnia długoterminową spawalność;
※Wygodna budowa, można wybrać różne techniki budowlane w zależności od podłoża i czasu budowy;
01 Punkty konstrukcyjne:
[System dachowy z membrany TPO z mechanicznym przytwierdzeniem]
Systemy dachowe z membran TPO są ogólnie mechanicznie przytwierdzane. To znaczy, że membrana TPO jest kładziona na warstwie podstawowej (lub na przymocowanym panelu izolacyjnym), a w obszarze nakładania się sąsiednich membran, jest ona przymocowywana do warstwy podstawowej za pomocą śrub mechanicznych i przymocowujących nakrętek. Nakładanie się jest spawane za pomocą spawania powietrznego, łącząc membrany w całościowo szczelną warstwę wodoodporną. Zewnętrzne krawędzie styczni powinny być hermetyzowane klejem zgodnie z potrzebami projektu.
[Punkty konstrukcyjne systemu poziomu mechanicznego]
Warstwa podstawowa: Warstwa podstawowa do kładzenia membrany TPO powinna być solidna, płaska, czysta i sucha. Obszar stawu deformacyjnego jest najpierw hermetyzowany zgodnie z projektem, a membrana TPO dodawana jako warstwa dodatkowa.
· Preliminary kładzenie membrany TPO: Kładź membranę zgodnie z zaplanowaną pozycją. Powinna być gładka i prosta, bez skręcania lub nakładania się sąsiednich membran.
·Mechaniczne przykręcanie dolnej membrany w strefie nakładania.
·Termiczne spawanie strefy nakładania. Szerokość strefy nakładania sąsiednich rol Membran wynosi ogólnie 150mm (długa strona). Górna rulona nakrywa mechaniczne przyłączniki dolnej membrany. Przed i po spawaniu strefy nakładania należy ją oczyścić, a następnie użyć ręcznego spawarka (lub automatycznego urządzenia do spawania) do jednostajnego spawania.
·Dodatkowa wodoszczelność typowych szczegółów: Typowe szczegóły, takie jak kąty yin-yang po trzech stronach, krawędzie i podstawy rurek, powinny być obsłużone dodatkową warstwą wodoszczelną z niezmaczanym podłożem TPO. Następnie są one spawane z główną warstwą wodoszczelności za pomocą spawania gazowego. Końce pionowych fasad rol TPO są mechanicznie przykręcane za pomocą blach metalowych. Zaleca się osadzić materiał wodoszczelujący przed przykręcaniem na warstwie podłożej, a następnie hermetyzować go pastą wodoszczelną.
[System spawania membran TPO]
Warstwa podstawowa i dolna powierzchnia cewki są całkowicie pokryte klejem podłożem (może być również stosowane w postaci kropek, pasków lub pustego wykładania zgodnie z rzeczywistą sytuacją). Sąsiednie cewki nakładają się na siebie i są spajane za pomocą spawania gorącym powietrzem. Krawędzie są hermetyzowane klejem do szczelności. Metoda łączenia jest stosowana we wszystkich rodzajach budynków, technik konstrukcyjnych i kluczowych operacji procesowych na podłożu z betonu cementowego, a także jest taka sama jak we wszystkich rodzajach membran wodoodpornych polimerowych łączonych klejem.
02Uwagi do zastosowania:
※Podczas transportu unikać oddziaływania słońca i deszczu, trzymać się z dala od źródeł ognia, zapobiegać uderzeniom i upewniać się, że opakowanie pozostaje nietknięte.
※Podczas przechowywania produktu, przechowywać go w miejscu wentylowanym i chłodnym, trzymając się z dala od źródeł ognia.
Copyright © Nantong Yuru Engineering Materials Co., Ltd. All Rights Reserved
